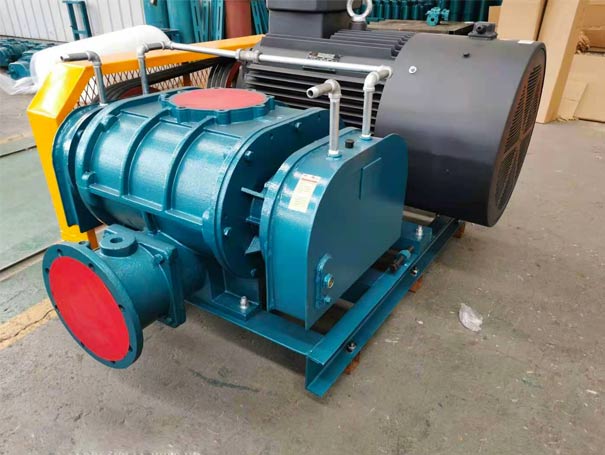

高壓羅茨風機
▍產品介紹 / Product introduction
高壓羅茨風機的散熱是通過水冷來實現的，廠家用內部加裝水冷系統，對風機整體結構起到非常好的降溫作用，技術成熟，節能降耗，歡迎咨詢| 流量 | 0.78-198.1m?/min |
| 升壓 | 58.8-98kpa |
| 電機功率 | 0.55-400kw |
?產品介紹
高壓羅茨風機是由風機體和電機之間協同完成的，而羅茨風機的壓力和風量不盡相同的情況下，就導致了有些壓力特別大的風機在運行過程中會出現，發熱的情況，一般情況下當壓力高于80KPA時，就需要加裝水冷循環冷卻系統， 這樣做的目的是為了保護軸承、及齒輪不受高溫的影響而損壞，保證風機運行正常，延長使用壽命。
高壓羅茨風機由機殼、墻板、葉輪、進出口消聲器等4大部分組成。
機殼:主要用來支撐墻板、葉輪、消聲器和固定的作用。
墻板:主要用來連接機殼與葉輪,并支撐葉輪的旋轉,以及起到端面密封的效果
葉輪:是高壓羅茨風機的旋轉部分,分兩葉和三葉,現在由于三葉的比兩葉的出氣脈動小、 噪聲小,運轉平穩等很多優點,已逐漸代替兩葉羅茨
風機。
消聲器:用減小高壓羅茨風機的進、出由于氣流脈動產生的噪音。

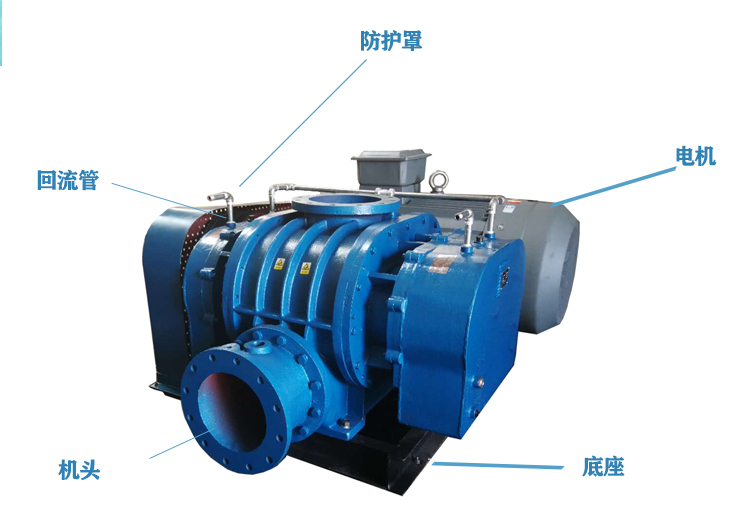

下圖為高壓羅茨風機的拆解圖
?參數詳情
| 型號 (xqs高壓羅茨風機) | 風量范圍 （m?/min） | 電機功率范圍 (kw) | 出口直徑 | 風機重量 （KG） | 壓力范圍 | 電壓 |
| Sr-50H | 0.45-1.65 | 3-7.5 | DN50 | 108-147 | 9.8kp-58.8kp | 380V |
| Sr-65H | 0.78-2.34 | 4-7.5 | DN65 | 130-158 | ||
| Sr-80H | 1.82-4.29 | 5.5-15 | DN80 | 130-263 | ||
| Sr-100H | 2.65-6.95 | 7.5-18.5 | DN100 | 234-323 | ||
| Sr-125H | 4.64-10.55 | 11-30 | DN125 | 392-512 | ||
| Sr-125LH | 6.75-15.36 | 18.5-37 | DN125 | 466-578 | ||
| Sr-150H | 9.53-25.76 | 22-75 | DN150 | 575-896 | ||
| Sr-150H | 11-30.13 | 30-75 | DN150 | 676-996 | ||
| Sr-200AH | 21.2-93.8 | 45-110 | DN200 | 1072-1560 | ||
| Sr-200H | 25.34-56.92 | 55-132 | DN200 | 1315-1876 | ||
| Sr-225H/250H | 32-93 | 55-220 | DN225/250 | 1435-3049 | ||
| Sr-300H/300LH/350H | 84.6-169.5 | 132-315 | DN300/350 | 3156-5900 |
?工廠實拍
?性能特點
(1)高壓羅茨風機使用壓力58.8kPa-98kPa。
(2)高壓羅茨風機葉輪采用復合型線，嚙合完善，泄漏少，效率高。
(3) 高壓羅茨鼓風機葉輪材料是球墨鑄鐵，外形輪廓采用數控機床加工成型，齒輪5級精度，采用進口軸承，轉子動平衡品質等級不低于G6.3級，因而，產品噪音低、運行可靠。
(4) 高壓羅茨風機風量可從0.78 m3/min —198.1m3/min，覆蓋面大，應用范圍廣。
(5) 產品整機結構緊湊，體積小，重量輕。
(6)使用壽命長，維修簡單。

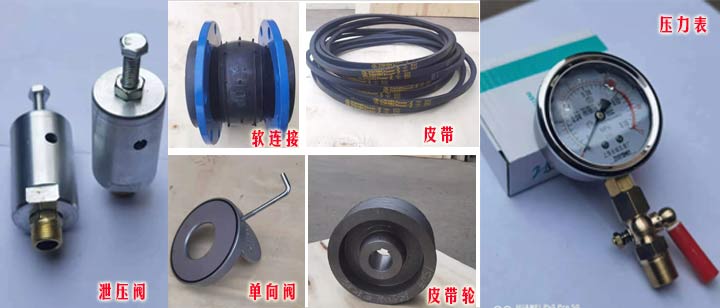

?附件包括
通用底座、皮帶罩、高壓羅茨風機皮帶輪、電機皮帶輪、V型皮帶、安全閥、壓力表、進風口消音器、出風口消音器、地腳螺栓、逆止閥、彈性接頭、齒輪油。

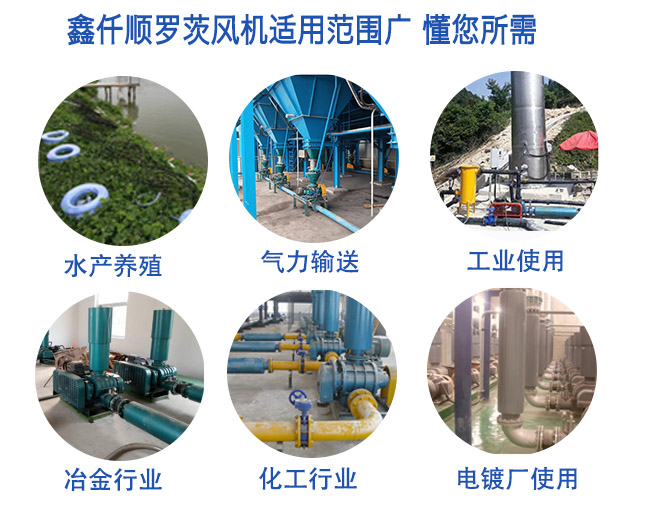

?應用領域
廣泛用于污水處理、水產養殖、氣力輸送、真空包裝、洗煤、助燃、增壓、鑄造、礦山、冶金、化工、輕工、建材、電力、面粉、噴砂、真空等。
?訂貨須知
在您需要購買高壓羅茨風機時，請盡量詳細告知如下項目：
1. 鼓風機的用途：污水處理、水產養殖、氣力輸送等
2. 羅茨風機的規格：口徑，所需風量，升壓等
3. 輸送介質：空氣、煤氣、沼氣等其他腐蝕性氣體
4. 設備要求：形式，周波數，電壓，單相電或三相電
5. 設備使用條件：室內或者室外，環境溫度
6. 風機配件
7. 風機的顏色（有無指定的顏色
8. 注：指定流量與升壓（真空度）容許范圍±5%
歡迎采購我們公司風機和提出寶貴意見
地址：山東省濟南市章丘區城東工業園
